PLANTAS DE TRATAMIENTO DE AGUAS SERVIDAS

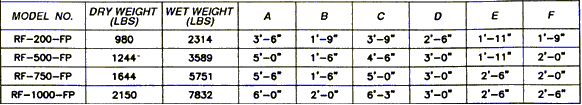

FOX-PAC MSD
Plantas Fox-pac, donde el espacio disponible es un factor limitante.
 Es el modelo recomendado para buques con poco espacio disponible para las plantas. El FOX-PAC MSD es más pequeño y de menor costo que nuestras unidades estándares de aireación. Para producir esta versión reducida, el tiempo de retención se redujo y el proceso de separación por gravedad fue combinado con un proceso aerobio biológico de filtración de alto rango con dos tanques de tratamiento. Esta tecnología del tratamiento de aguas residuales ha sido utilizada por Red Fox por más de 25 años. FOX-PAC se diseña sobre todo para los usuarios con limitado
espacio y alta carga para un sistema de proceso de aguas residuales. Su mantenimiento incluye evacuación periódica. Fox-Pac proporciona el mismo resultado final que cualquier otra unidad en nuestra linea de productos – desecho eficiente, mantenimiento
eficiente, sin problemas en conformidad con todas las regulaciones marítimas internacionales (USCG/IMO certificado Tipo II MSD), Aprobado por la Dirección General del Territorio Marítimo y de M.M.N. de Chile.
Fox-Pac ofrece estas ventajas:
- Aplicable para cantidades de aguas residuales de 50 - 2.500 gal/day - o 1 a 125 personas.
- Cumple todas las regulaciones de USCG y de IMO para el tipo II de MSD.
- Ofrecido en nuestras configuraciones estándares o por especialmente diseñada para resolver las especificaciones del cliente y las limitaciones del espacio.
- Mantenimiento bajo, muy pocos elementos en movimiento y el mantenimiento es simple. En el mantenimiento o las reparaciones si fuera necesaria, no se requiere ninguna herramientas especial.
- Bajo consumo de energía.
- Ningún olor.
- Se puede adaptar en estanques de aguas residuales existentes.
- La operación es continua e independiente económicamente ya sea en agua salada o agua dulce.
- No hay consumo de productos químicos de alto costo.
- Ningunas piezas móviles internas.
- Ofrece equipos de bajo costo y de alta calidad.
- El sistema incluye tapas de acceso y conexiones de drenaje.

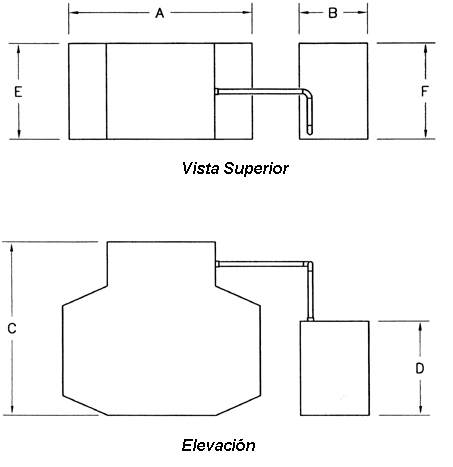

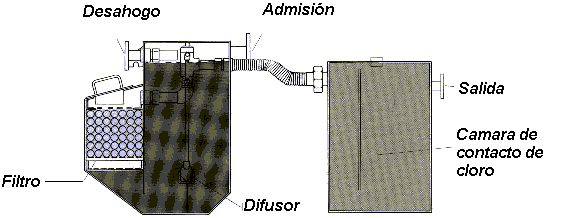

Principios del Sistema y Diagrama de la Unidad
La primera operación es aireación. Las aguas residuales entran a la unidad a través de la conexión de entrada al compartimiento de
aireación. En el compartimiento de aireación, las aguas residuales sin procesar se mezclan con el líquido que contiene una concentración grande de bacterias aerobias (contenidas en forma natural en las aguas servidas) muy activas que comienzan a consumir el material de desecho orgánico de las aguas residuales. El aire se proporciona al líquido a través de los difusores del aire, que apoya las actividades de las bacterias aerobias.
La segunda operación es clarificación y filtración. El líquido fluye desde el compartimiento de aireación al compartimiento de
clarificación y filtración. Al pasar los fluidos a través de la medio de filtración en este compartimiento, el desecho orgánico que no fue procesado totalmente queda atrapada en el filtro. Las bacterias aeróbicas entonces consumirán estas partículas atrapadas en el filtro para terminar el proceso.
La tercera operación es el proceso de la desinfección. El fluído pasa del compartimiento de clarificación y filtración a través de la tubería interna y entran al compartimiento de clorinación. Este compartimiento permite que el líquido se mezcle con cloro o pase a través de un sistema ultravioleta en aquellas áreas donde la desinfección por medio de cloro no se permite. Luego conserva el líquido en este compartimiento hasta que todas las bacterias que fueron permitidas pasar a través de los compartimientos anteriores sean eliminados. A continuación véase los esquemas y dimensiones de los diferentes modelos. En el modelo, su número indica la capacidad de carga hidráulica de la planta en galones/día.

 |

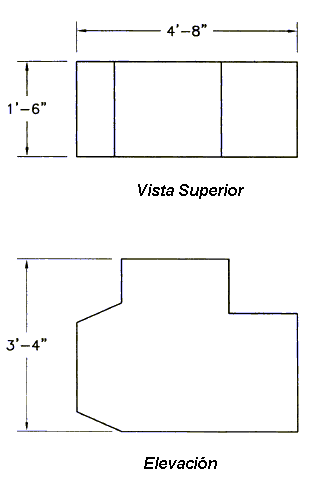

Fox-Pac “Fiberglass”
En fibra de vidrio para un menor peso y espacio
 El nuevo Fox-Pac Fiberglass MSD es ideal para buques pequeños y deportivos. Se basa en el mismo proceso probado que el Fox-Pac original, el cual es el proceso de separación por gravedad con la filtración aerobia biológica. La única diferencia es que la unidad es construida en fibra de vidrio reforzada en vez de metal. Fox-Pac, Fox-Pac MSD, para los principios del sistema y el diagrama de la unidad. |

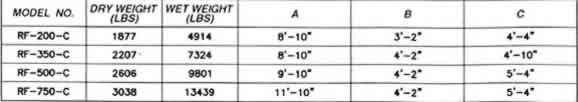

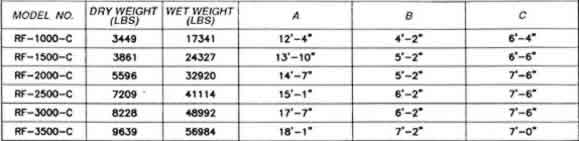

Unidad Convencional/Terrestre
Plantas convencionales terrestres
 Esta tecnología del tratamiento de aguas servidas ha sido utilizada por Red Fox por más de 30 años. Este diseño se utiliza en plataformas fijas costa afuera y así como aplicaciones suburbanas terrestres. El proceso usado por las unidades terrestres convencionales implica solamente tres pasos:
- Aireación: utiliza las bacterias que naturalmente se encuentran en el agua servida.
- Clarificación: separación del lodo bacteriano del agua tratada.
- Desinfección: Elimina la presencia de cualquier bacteria viva antes de que el efluente sea descargado al medio ambiente.
La unidad convencional terrestre ofrece las siguientes ventajas:
- Capacidades para 200 a 100.000 gal/días de proceso - o poblaciones de 7 a 3.500 personas.
- Certificadas USCG/IMO tipo II MSD, EPA.
- Ofrecido en nuestras configuraciones estándares o especialmente diseñada para resolver las especificaciones del cliente y
las limitaciones del espacio.
- Mantenimiento menor - muy pocas piezas móviles y mantenimiento simple. Si se requiere mantenimiento o reparaciones, no es necesario herramientas especiales
- Bajo consumo de energía.
- Sin olor.
- Como opción se puede ofertar generador de la cloro.
- Conveniente y utilizado en aplicaciones del tratamiento de las aguas residuales de comunidades pequeñas así como sitios comerciales individuales.
- Funciona con agua dulce o agua salada.
- No desarrolla lodos residuales.

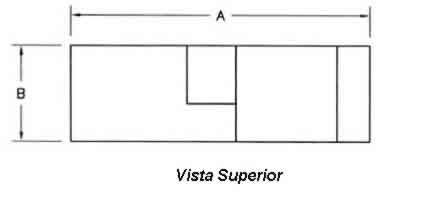

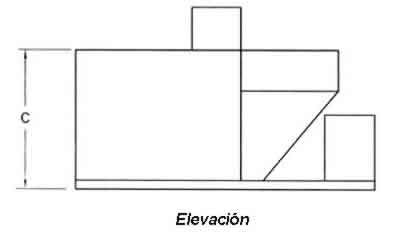

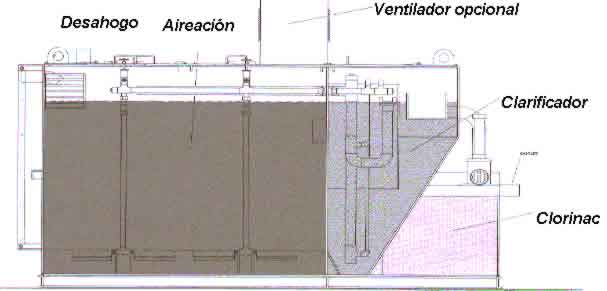

Principios del Sistema y diagrama de la unidad
El primer proceso de operación es de filtración gruesa. A medida que el influente entra a la unidad de tratamiento de aguas residuales, pasa a través de un colador de barra. Este tamiz cogerá cualquier basura gruesa tal como trapos, bolsas plásticas, etc., evitando que entren al sistema.
El segundo proceso de operación es aireación. Después que las aguas servidas pasan a través del colador, en el compartimiento de aireación, éstas se mezclan con el líquido que contiene una concentración grande de bacterias aerobias (contenidas en forma natural en las aguas servidas) muy activas que comienzan a consumir el material de desecho orgánico de las aguas residuales. El aire se proporciona al líquido a través de los difusores del aire, que apoya las actividades de las bacterias
aerobias. El aire proviene de las instalaciones del lugar o del propio ventilador de la Planta Redfox.
El tercer proceso de operación consiste en la clarificación y decantación. El líquido desplazado fluye al compartimiento de clarificación donde el líquido se aquieta para permitir que el lodo flocule y decante en el fondo. Este proceso de decantación separa el lodo del líquido clarificado, permitiendo que solo agua clara libre de residuos salga de este compartimiento.
El cuarto proceso de operación es la desinfección. Este compartimiento permite que el líquido pase a través de una mezcla de cloro o a través de un sistema ultravioleta en las áreas donde la desinfección por cloro no está permitida. El líquido se mantiene en este compartimiento hasta que todas las bacterias que pasaron a través de los compartimientos anteriores sean aniquiladas.

 |

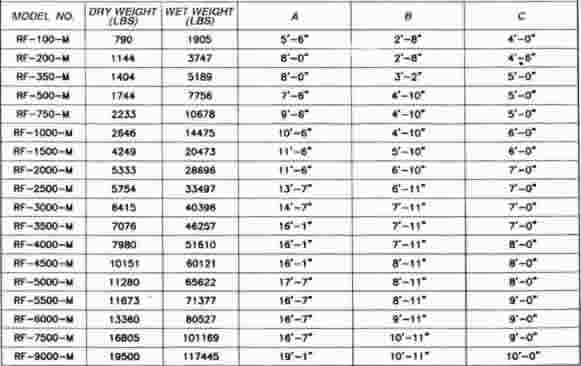

Plantas Marinas Estandard
 Esta tecnología del tratamiento de aguas residuales ha sido utilizada por Red Fox por más de 25 años. Este diseño se utiliza en aplicaciones de buques. El proceso usado por el MSD implica los mismos tres pasos que la unidad convencional, sin embargo, el clarificador funciona bajo presión principal flúida permitiendo la floculación y decantación de los sólidos en el compartimiento de clarificación suceda aún cuando el buque está en movimiento:
- Aireación: utiliza las bacterias que naturalmente se encuentran en el agua servida.
- Clarificación: separación del lodo bacteriano del agua tratada.
- Desinfección: Elimina la presencia de cualquier bacteria viva antes de que el efluente sea descargado al medio ambiente.
Planta Marina Standard, ofrece estas ventajas:
- Capacidades para 100 a 9.000 gal/días de proceso - o tripulaciones de 2 a 450 personas.
- Certificadas USCG/IMO tipo II MSD, EPA.
- Ofrecido en nuestras configuraciones estándares o especialmente diseñada para resolver las especificaciones del cliente y las limitaciones del espacio.
- Mantenimiento menor - muy pocas piezas móviles y mantenimiento simple. Si se requiere mantenimiento o reparaciones, no es necesario herramientas especiales.
- Bajo consumo de energía.
- Como opción se puede ofertar generador de cloro.
- Funciona con agua dulce o agua salada.
- No desarrolla ningún lodo.

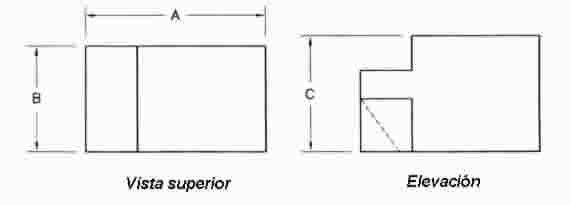

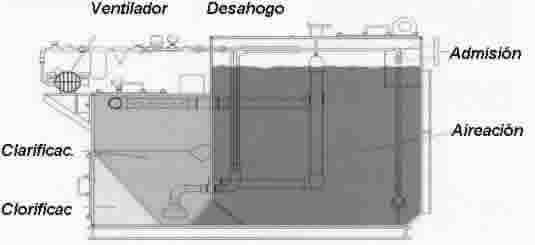

Principios del Sistema y diagrama de la unidad
El primer proceso de operación es de filtración gruesa. A medida que el influente entra a la unidad de tratamiento de aguas residuales, pasa a través de un colador de barra. Este tamiz cogerá cualquier basura gruesa tal como trapos, bolsas plásticas, etc., evitando que entren al sistema.
El segundo proceso de operación es aireación. Después que las aguas servidas pasan a través del colador, en el compartimiento de aireación, éstas se mezclan con el líquido que contiene una concentración grande de bacterias aerobias (contenidas en forma natural en las aguas servidas) muy activas que comienzan a consumir el material de desecho orgánico de las aguas residuales. El aire se proporciona al líquido a través de los difusores del aire, que apoya las actividades de las bacterias
aerobias. El aire proviene de las instalaciones del buque o del propio ventilador de la Planta Redfox.
El tercer proceso de operación consiste en la clarificación y decantación. El líquido desplazado fluye al compartimiento de clarificación donde el líquido se aquieta para permitir que el lodo flocule y decante en el fondo, aún cuando el buque está en movimiento. Este proceso de decantación separa el lodo del líquido clarificado, permitiendo que solo agua clara libre de residuos salga de este compartimiento.
El cuarto proceso de operación es la desinfección. Este compartimiento permite que el líquido pase a través de una mezcla de cloro o a través de un sistema ultravioleta en las áreas donde la desinfección por cloro no está permitida. El líquido se mantiene en este compartimiento hasta que todas las bacterias que pasaron a través de los compartimientos anteriores sean aniquiladas.

 |
Inodoros de bajo consumo de agua y bomba de impulsión incluída
Actana Superflush
 Red Fox Environmental Service es el distribuidor exclusivo en los Estados Unidos para los inodoros de Actana Superflush. Actana
fabrica los inodoros de bajo consumo diseñados con tecnología basada en 30 años de funcionamiento comprobado. Esta es la razón por la cual estas dos compañias se complementan tan bien. Actana Superflush fue el primer inodoro de bombeo eléctrico completo de
diámetro pequeño que se ha convertido en el sistema más avanzado de sistemas de flasheo de bajo volumen. El sistema patentado único mantiene todas las piezas oculta y no requiere más espacio que un inodoro normal. Con este sistema, no hay necesidad de bombas de vacío o estanques adicionales para recolección.
Operación de Superflus
Según lo indicado, la bomba y toda la tubería y válvulas están situadas dentro de la base del inodoro. En operación, el inodoro utiliza su propia bomba para remover el desperdicio y enviarlo hacia la unidad de tratamiento. La operación del inodoro es muy silenciosa y no requiere ningún sistema de maceración porque los sólidos son desintegrados por medio de la bomba del inodoro. El proceso entero toma menos de 5 segundos. La bomba de Superflush requiere solamente ½ galón de agua por cada flush y puede bombear el líquido a 15 ' verticalmente y a 150 ' horizontalmente.
 Características del SuperFlush:
Requisitos de Potencia:
Voltajes de 220 VAC, 120 VAC, 24 VDC & 12 VDC
Códigos Eléctricos: UL / Material: Porcelana
Uso de Agua: ½ galon por cada flush.
Capacidad de la bomba: 15’ verticallmente y 150’ horizontalmente.
Requisitos del abastecimiento de agua: 5 psi min. & 43 psi max. |
Productos biodegradables de limpieza
A continuación una lista de los productos aprobados que se han fabricado dentro de parámetros biológicos y químicos requeridos para no trastornar el equilibrio delicado de su sistema de tratamiento de aguas residuales de Red Fox Environmental. Estos productos son biológicamente y químicamente balanceados para no causar daño al ambiente. En el mercado nacional, supermercados y otros, en Chile puede encontrar productos similares.
| Safti-Bol |
Limpiador para todo proposito. |
Un producto de limpieza de discos no ácido (pH neutral) que limpia y desodoriza los inodoros, los urinales, baldosas, cerámica, fregaderos, tinas, lavaderos, suelos, armarios, ventanas, etc. No es contaminente y es biodegradable. |
| Cajas de 12-32oz |
| Scour Lite |
Concentrado de Crema Limpiadora |
Una crema concentrada que contiene depuradores poliméricos. No contiene la piedra pómez que afectaría la actividad biológica. Para uso en lavabos, bañeras, duchas, fuentes de agua de bebida, acero inoxidable, metal, etc. |
| Cajas de 12-32 oz. |
| Chef Power |
Limpiadora de Equipo de Cocina |
Producto de limpieza no-cáustico, biodegradable para hornos y parrilla. Disuelve
la grasa, depósitos carbonizados, derrames de alimento, etc. En minutos
en hornos calientes y parrillas. |
| Cajas 6-1 gal. Or
12-32 oz. |
| Crème Suds |
Detergente de Lava-Platos |
Detergente biodegradable de alta espuma, fuerte contra
la grasa, alimento secado, etc. y a la vez trata las manos con suavidad,
para el lavado a mano de crisoles, cacerolas, utensilios, cubiertos, etc. |
| Cajas 6-1 gal. Or
12-32 oz. |
| Power Scrub |
Gel limpiador de manos. |
Este
producto de color naranja pálida, y olor cítrico es una crema para
limpiar y acondicionar las “manos trabajadoras.Solamente algunas gotas en manos emulsionarán la mugre. También
es biodegradable. |
| Cajas 6-1 gal. |
| NPC 25 |
Detergente para todo propósito (Pre-Medida) |
Limpiador concentrado, bajo costo de manejo, en paquetes que reducen
espacio de almacenaje, facil de usar. Un paquete de ½ onzas hace cuatro galones de producto limpiador
y eliminador de olores listo a utilizar. Tambien es 100% biodegradable |
| Cajas 4-100 ½ oz. |
| NPC 200 |
Detergente de Lavanderia |
Formulado
para quitar partículas de naturaleza orgánica e inorgánica. Totalmente
biodegradable y libre de fosfato. Agregue
dos paquetes pre-medidas de ½oz. para
una carga promedio.
|
| Cajas 4-100 ½ oz |
| NPC 400 |
Limpiador multipropósito para trabajo pesado. |
Limpiador
desengrasador con contractantes del olor formulado para uso en areas de
circulacion o trafico denso. Contiene
surfactantes biodegradables. |
| Cajas 4-100 ½ oz |
|
Cajun Crusher RedFox
Triturador/Compactador
Funcionamiento Superior Bajo Condiciones adversas
 La trituradora ambiental Red Fox fue dirigida específicamente para realizarse bajo demandas rigurosas exigidas para los equipo que funcionan en la industria marina. Los niveles del alto rendimiento y la formalidad del producto exigida a todos los productos ambientales de Red Fox se incluyen en cada modelo. La línea ambiental de la trituradora Red Fox – Cajun Crusher se diseña para entregar servicio sin problemas, con operación continua y el mantenimiento general normal. Con una esperanza de vida estimada de 15 años, la trituradora Red Fox también entregará economía y valor verdadero. Trituradora/Compactador de Basura Red Fox – Sencillo, Fuerte, Económico
Fácil de Operar
Usted no tendrá que enviar a su personal a la escuela para aprender a operar la trituradora Cajun Crusher de Red Fox. Los controles son fácilmente accesibles en un panel cerrado, y proveen el control del total al operador desde una sola estación.
La Seguridad es extremadamente importante
La seguridad del operador tiene una alta prioridad en el desarrollo de la línea de productos de Red Fox. Estructuralmente,
todos los modelos de la trituradora Cajun Crusher se fabrican para soportar cargas pesadas y uso constante sin accidentes. Los paquetes de cableado y todos los componentes eléctricos, neumáticos y hidráulicos se laborean para producir máxima seguridad al personal así como proporcionan un funcionamiento eficiente. Los controles se contienen en protectores “explosion-proof” donde es necesario. La gran mayoría de nuestras unidades funcionan a base de aire usando las técnicas que entregan la operación a toda
prueba.
Especificaciones:
La trituradora Red Fox Cajun Crusher está disponible en un modelo de la trituradora de tambor así como una unidad de Multi-Compartimental para la segregación del cristal, del metal, del plástico, y del papel para reciclar. Especificaciones de la trituradora de tambor:
Controles: Manuales
Opciones: Aire/Eléctrico
Procedimientos de soldadura: Todas continuas/sellado.
Accesorios: Activador de la lata. La lata se mueve de adentro/afuera hidráulicamente<
Características:
Capacidad: 40 pies cúbicos para los tripulaciones de 40 o más personas (también disponible en una capacidad de 12 pies cúbicos para tripulaciones menores)
Alto: 8’8”
Ancho: 4'
Largo: 8 ' (incluyendo la pista)
Peso: 4,500 lbs.
Sistema de aire: 100 PSI
Trituradoras de Filtros de Petroleo.
Adicionalmente esta disponible un triturador comercial para la reducción y compresión de filtros de petroleo industriales y de autos y camiones. |
|
